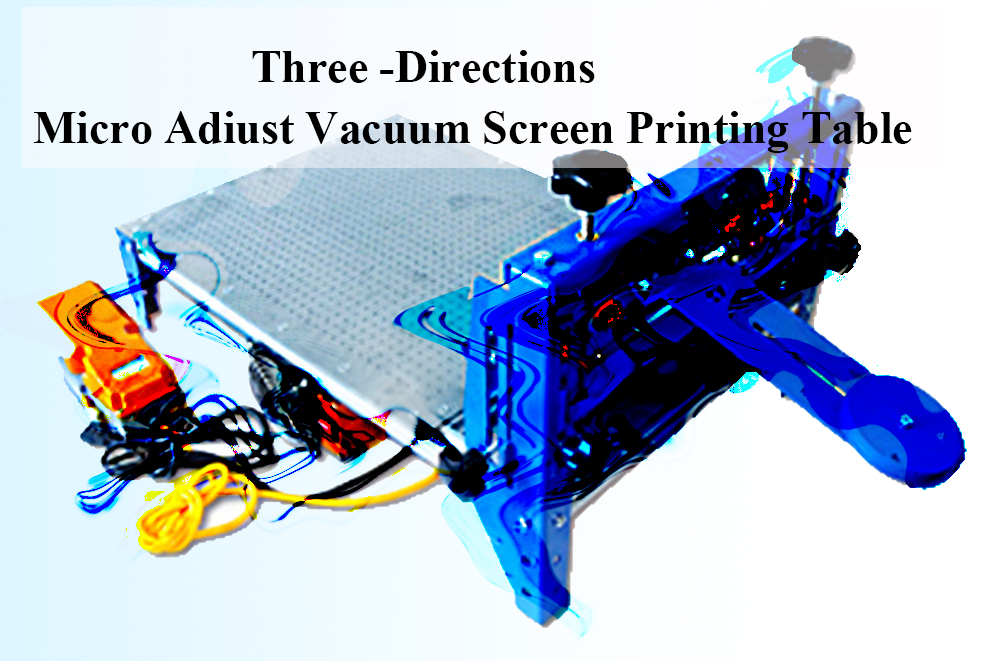

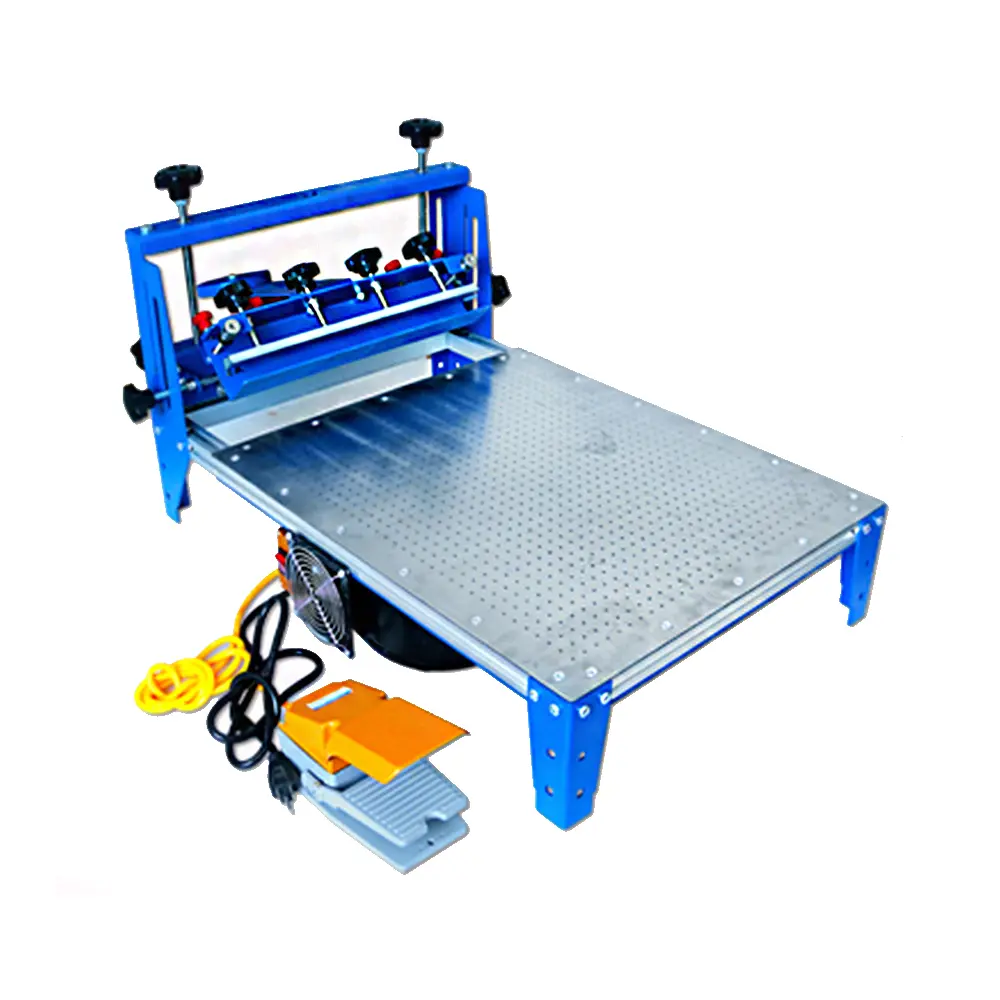

Mesa de serigrafía al vacío Micro Adiust de tres direcciones

producción de productos

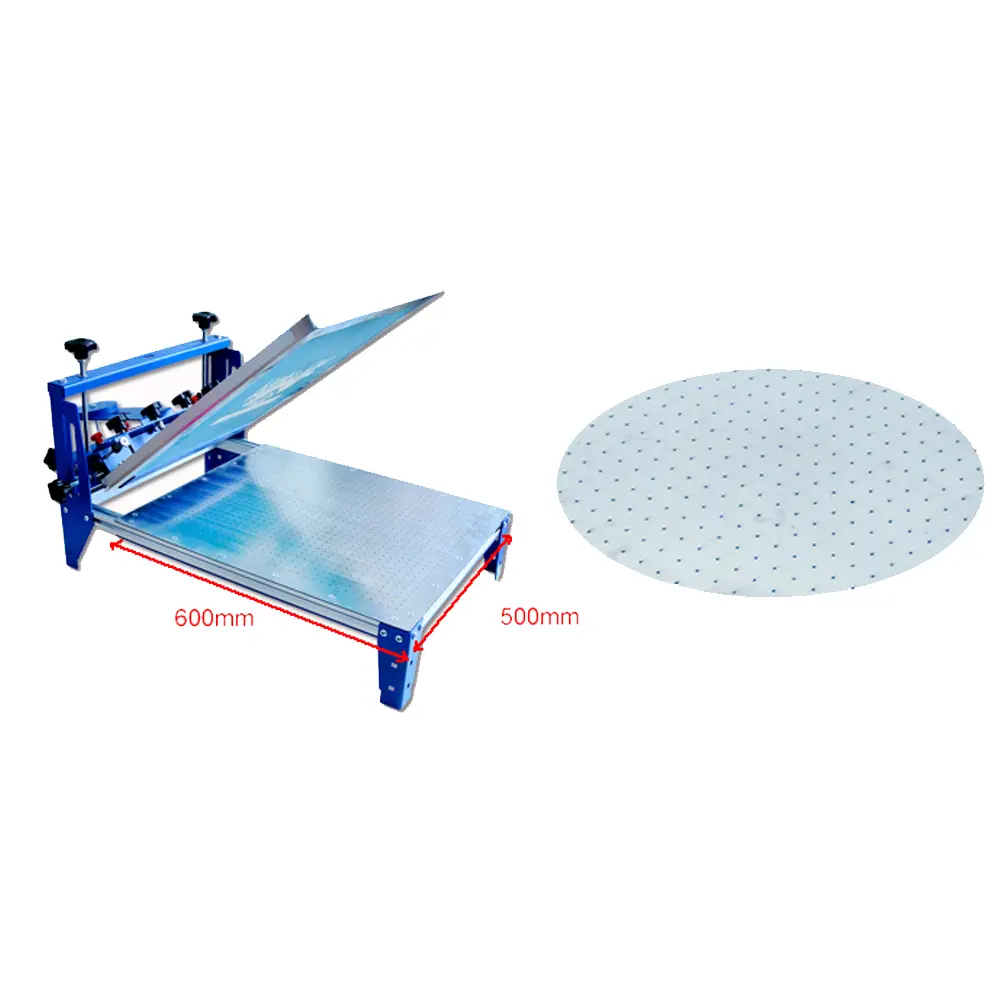

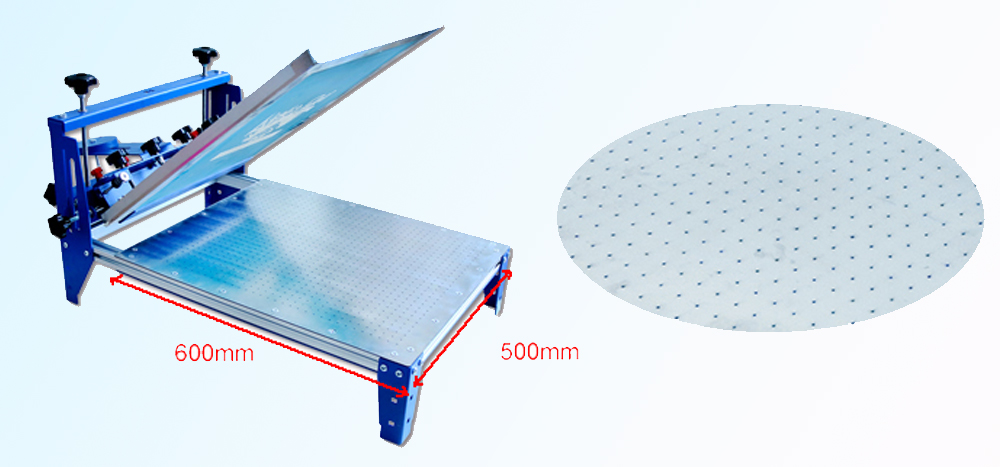

1.Esta mesa de serigrafía utiliza corte por láser de placa de acero inoxidable de 2 mm, el área de la mesa es de 500 * 600 mm; El área de vacío es de 526*420 mm; El diámetro del orificio de succión es de 1 mm; El espacio entre los orificios de aire es de iones y 36 filas es de 15 mm. La cantidad de orificios de aire es 1044.

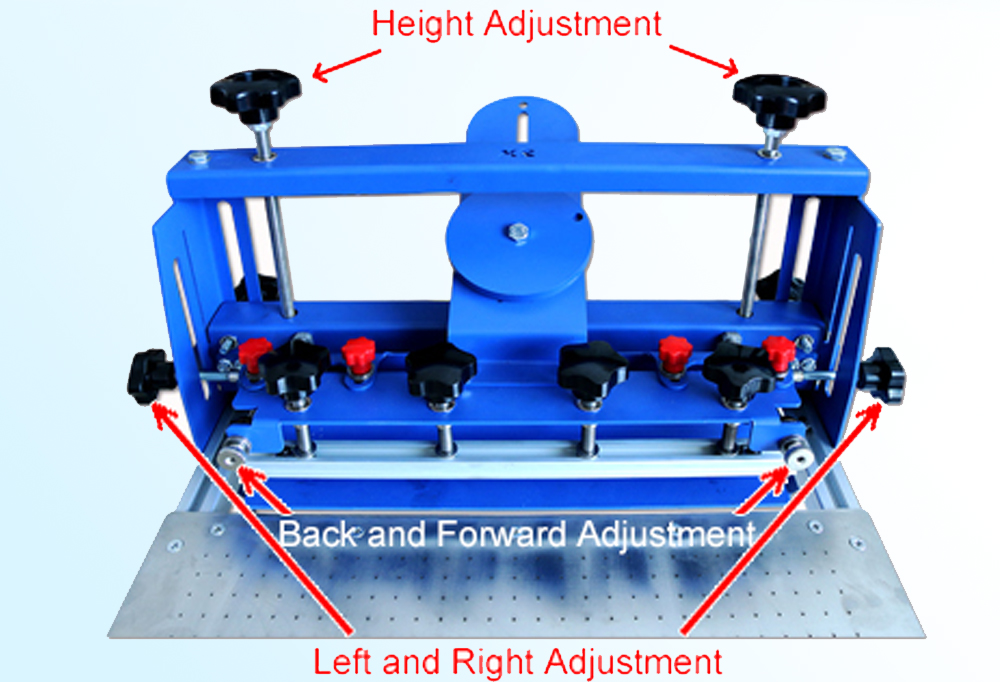

2. Cabezal de serigrafía con microajuste fino de tres direcciones; se puede microajustar a través de la perilla hacia arriba y hacia abajo, hacia adelante y hacia atrás 20 mm, izquierda y derecha 20 mm;

Coloque el sustrato sobre la superficie de la mesa y encienda la bomba de vacío. Sujete el marco de la pantalla después de alinear el patrón de la pantalla con el sustrato.

Ajuste de altura: coloque el marco de la pantalla plano sobre la plataforma. Según la altura del sustrato o los requisitos de impresión, gire la manija de ajuste hacia arriba y hacia abajo para alcanzar la altura adecuada y bloquee la altura a través de las dos manijas de posicionamiento traseras.

Ajuste izquierdo y derecho: afloje el mango a ambos lados de la nariz y gire el mango para moverlo ligeramente hacia la izquierda y hacia la derecha según sea necesario; Cuando esté listo, apriete ambas manijas.

Ajuste hacia adelante y hacia atrás: primero, afloje ligeramente las cuatro perillas rojas a ambos lados de la parte delantera del portabrocas y realice el ajuste delantero y trasero según sea necesario. Después del ajuste fino. apriete la perilla y apriete las cuatro perillas rojas en la parte superior del portabrocas.

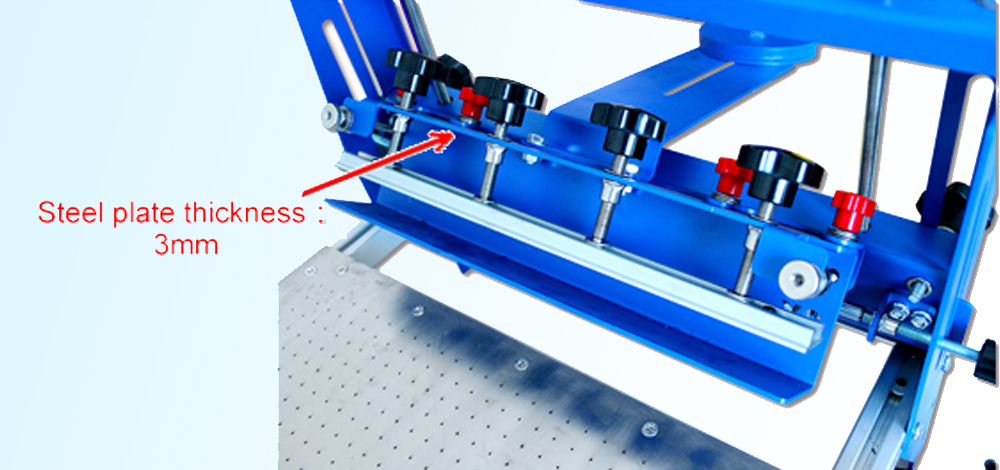

3. Marco fijo más firmemente. El ancho del portabrocas del marco de la pantalla es de 393 mm, la altura es de 80 mm y puede ser adecuado para el uso de una variedad de marcos de pantalla con un espesor inferior a 50 mm, el portabrocas del marco de la pantalla se instala con cuatro manijas fijas y la barra de depresión del marco de la pantalla dedicada, uniforme de tensión del marco fijo.

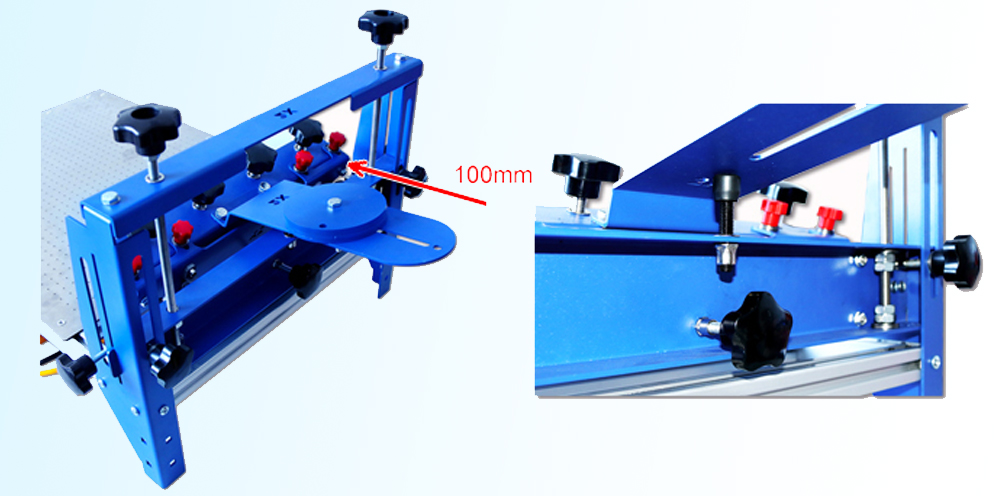

4.El equilibrio estático se ajusta mediante la placa de equilibrio por gravedad cuando se levanta el marco de la pantalla (la máquina está equipada con 4 placas de equilibrio por gravedad, que pueden instalarse individualmente o 4 juntas según la necesidad del equilibrio). La placa de equilibrio por gravedad puede moverse hacia adelante y hacia atrás 100 mm según sea necesario; Si el peso del marco es demasiado grande, se pueden producir objetos pesados. El ángulo de elevación del marco de la pantalla se puede ajustar mediante tornillos en la parte inferior del marco de equilibrio. La altura del marco de la pantalla después de levantarlo se puede ajustar según sea necesario.

5. Cuando el área del sustrato es pequeña, la adsorción se reducirá, los usuarios pueden cubrir el sustrato con láminas de plástico o papel para aumentar la adsorción del sustrato.

6.El cuerpo principal de la máquina adopta un tratamiento avanzado de superficie metálica por pulverización electrostática, resistencia a ácidos y álcalis, resistencia a la corrosión, resistencia a la limpieza, sin óxido, uso a largo plazo; algunas piezas están hechas de acero inoxidable.

7.Equipado con un conjunto completo de herramientas de instalación e instrucciones de instalación detalladas; Fácil instalación sin herramientas adicionales.

8.Exportar a Europa y América embalaje en caja de madera estándar libre de fumigación. Todo tipo de piezas metálicas en la caja se empaquetan individualmente o se colocan de forma aislada para garantizar que todo tipo de piezas metálicas no entren en contacto directamente;

9.La máquina es de tipo escritorio y se puede combinar con otro estante del tipo piso.

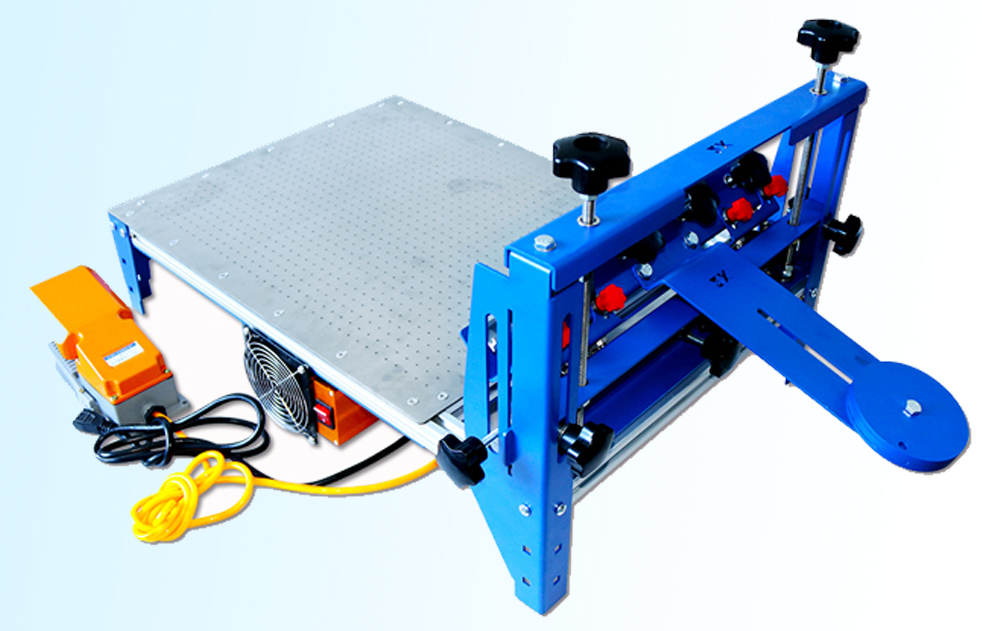

Tamaño de la máquina de sobremesa: 750 mm de largo; 500 mm de ancho y 400 mm de alto;

Altura desde el tablero de la mesa:150 mm;

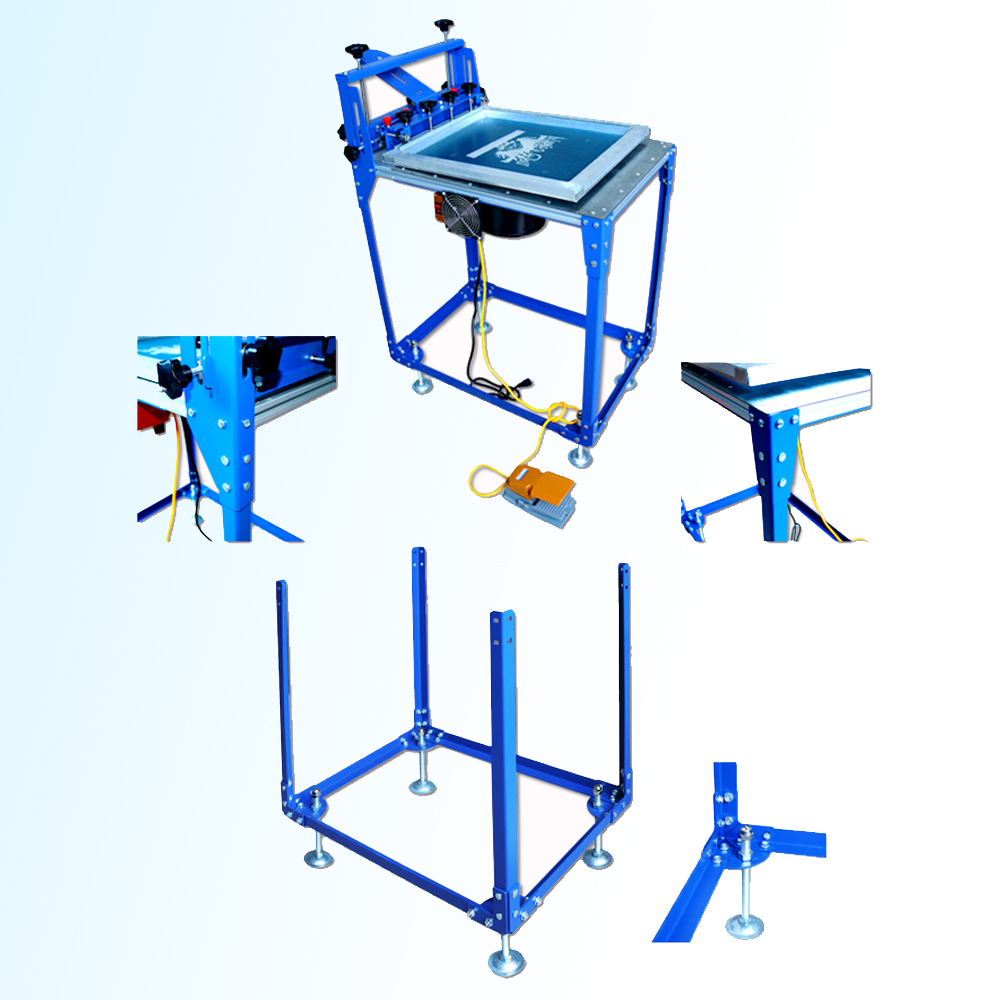

Tamaño de la máquina de suelo: 750 mm de largo; 500 mm de ancho y 970 mm de alto;

Altura entre la mesa y la parte superior del palé: 730-880 mm (con pie de altura ajustable, altura ajustable según sea necesario).especificación del producto

característica de producción

El principio de funcionamiento de la mesa de vacío es impulsar la rotación del impulsor mediante el motor de la bomba de succión, para comprimir y estirar el aire en la cámara de la bomba con un volumen fijo para formar un vacío (presión negativa). Se genera la diferencia de presión entre la entrada de aire de la bomba y la presión atmosférica externa. Bajo la acción de la diferencia de presión, la presión del gas (succión) se coloca en la cámara de la bomba y luego se descarga desde el puerto de escape.
La entrada de aire de la máquina de serigrafía al vacío se realiza a través de cientos a miles de pequeños orificios en la superficie de impresión. El sustrato se coloca en la superficie de succión mediante la presión negativa del gas para formar una diferencia de presión, de modo que el sustrato se adsorbe en la superficie. Principales ventajas de la máquina de serigrafía al vacío.:
1. El sustrato se puede adsorber firmemente en la superficie de la mesa, para evitar que el sustrato afectado por una fuerza externa se mueva;
2. Después de finalizar la impresión, para evitar que el sustrato se mueva junto con la tinta debido a la viscosidad del sustrato;
3.Después de colocar la posición del sustrato, puede proporcionar inicio y cierre de la ubicación de la bomba de succión para colocar el sustrato con mayor precisión.

Aplicación del producto

Adecuado para todo tipo de serigrafía de alta precisión y plano fino, especialmente para productos livianos y delgados, como papel, láminas de plástico, CD, tarjetas de crédito, PCB, así como todo tipo de películas, tarjetas, tableros y papel. Como todo tipo de papel de impresión por transferencia, todo tipo de PVC, PET, PC y otras películas blandas y duras, todo tipo de tableros, películas, papel, placas de identificación y otros productos. También se puede utilizar para la impresión fina de productos pesados ​​y gruesos, como bueyes de papel, vidrio, madera. Tableros, placas de metal, letreros, diversos tableros de plástico y otros materiales. No apto para telas, cintas, pañuelos y otros productos textiles. Se recomienda utilizar el pegamento raspador de paletas de la pantalla para imprimir productos textiles.
